ระบบสำรองข้อมูลสำหรับ Annular BOP คืออะไร?

ในภาพรวมของการสำรวจน้ำมันและก๊าซที่มีพลวัต ความปลอดภัยและความน่าเชื่อถือเป็นสิ่งที่ไม่สามารถต่อรองได้ Annular Blowout Preventer (BOP) เป็นส่วนประกอบที่สำคัญในระบบควบคุมหลุม โดยมีหน้าที่ในการปิดผนึกหลุมเจาะภายใต้สภาวะต่างๆ เพื่อป้องกันการปล่อยไฮโดรคาร์บอนที่ไม่สามารถควบคุมได้ ในฐานะซัพพลายเออร์ที่มีชื่อเสียงของ Annular BOP ฉันเข้าใจถึงความสำคัญของการมีระบบสำรองข้อมูลที่แข็งแกร่งเพื่อให้มั่นใจว่าอุปกรณ์สำคัญเหล่านี้ทำงานอย่างต่อเนื่องและมีประสิทธิภาพ

ทำความเข้าใจกับ Annular BOP

ก่อนที่จะเจาะลึกระบบสำรองข้อมูล จำเป็นต้องทำความเข้าใจก่อนว่าระบบสำรองข้อมูลคืออะไรBOP วงแหวนเป็น. Annular BOP ประกอบด้วยส่วนประกอบซีลยางขนาดใหญ่ ซึ่งอยู่ในตัวเครื่องที่เป็นเหล็ก เมื่อเปิดใช้งาน แรงดันไฮดรอลิกจะถูกนำไปใช้กับองค์ประกอบ ทำให้ปิดรอบๆ ท่อเจาะ ปลอก หรือรูเปิด สิ่งนี้จะสร้างซีลที่สามารถทนต่อแรงกดดันสูงได้ จึงป้องกันการระเบิดของของเหลวในบ่อ

อย่างไรก็ตาม เช่นเดียวกับระบบกลไกที่ซับซ้อนอื่นๆ Annular BOP ไม่สามารถต้านทานความล้มเหลวได้ ความล้มเหลวเหล่านี้อาจเกิดจากปัจจัยหลายประการ เช่น การสึกหรอ การบำรุงรักษาที่ไม่เหมาะสม หรือความท้าทายในการปฏิบัติงานที่ไม่คาดคิด นั่นคือจุดที่ระบบสำรองข้อมูลเข้ามามีบทบาท

ระบบสำรองข้อมูลหลักสำหรับ BOP รายปี

1. ราม BOP

หนึ่งในระบบสำรองข้อมูลที่ใช้กันทั่วไปและมีประสิทธิภาพที่สุดสำหรับ Annular BOP คือราม ป็อบ- Ram BOP ได้รับการออกแบบให้มีตัวกั้นสองหรือสี่ตัวที่เคลื่อนที่ในแนวนอนเพื่อปิดรอบๆ ท่อเจาะหรือเพื่อปิดผนึกหลุมเจาะให้สนิท

มีตัวแกะหลายประเภทให้เลือก รวมถึงตัวแกะท่อ ตัวแกะตาบอด และตัวแกะแบบเฉือน รางท่อใช้ในการปิดผนึกรอบๆ ท่อเจาะ คล้ายกับการทำงานของ Annular BOP ในทางกลับกัน Blind rams ใช้เพื่อปิดผนึกหลุมเจาะเมื่อไม่มีท่อเจาะ แกะเฉือนเป็นมาตรการที่รุนแรงกว่า สามารถตัดท่อเจาะเพื่อแยกบ่อได้ในกรณีฉุกเฉิน

Ram BOP มีข้อดีหลายประการในฐานะระบบสำรองข้อมูล ประการแรก มีกลไกง่ายกว่า Annular BOP ในบางแง่มุม ซึ่งทำให้เชื่อถือได้มากขึ้นในบางสถานการณ์ ประการที่สอง พวกเขาสามารถให้การปิดผนึกเชิงบวกมากขึ้น โดยเฉพาะอย่างยิ่งในสภาพแวดล้อมที่มีแรงดันสูง หาก Annular BOP ไม่สามารถปิดผนึกได้อย่างถูกต้อง Ram BOP สามารถเปิดใช้งานเพื่อเข้าควบคุมฟังก์ชันการควบคุมหลุมได้

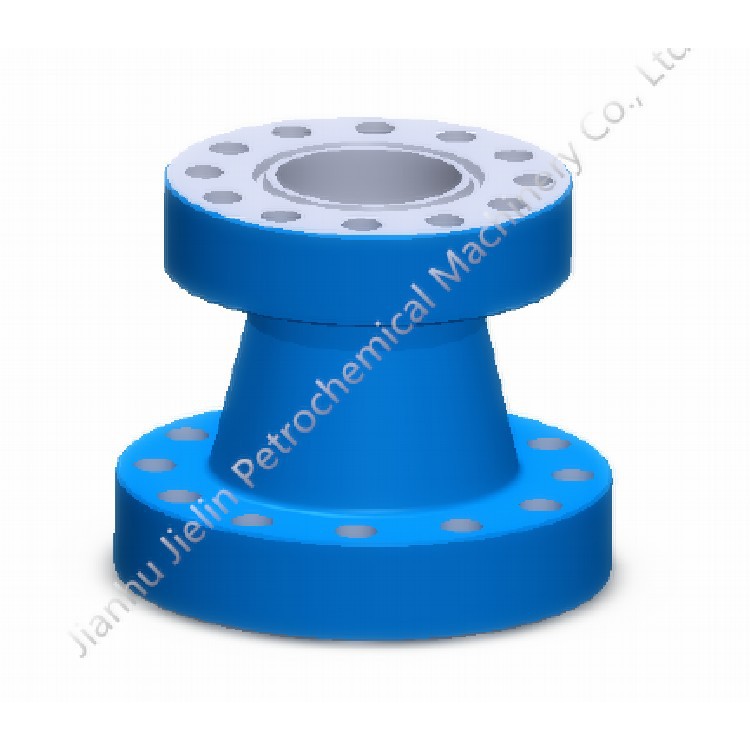

2. การเจาะแกน/แกนเว้นวรรค

เจาะแกน/แกนเว้นวรรคยังทำหน้าที่เป็นส่วนประกอบสำรองที่สำคัญในระบบควบคุมบ่อน้ำ สปูลเหล่านี้เป็นส่วนสั้นๆ ของไปป์ที่ติดตั้งระหว่าง BOP ต่างๆ ในสแต็ก

หลอดแกนเจาะสามารถใช้เพื่อเพิ่มพื้นที่สำหรับการติดตั้งอุปกรณ์หรือเพื่อรองรับ BOP ขนาดต่างๆ ในบริบทของระบบสำรองข้อมูล พวกเขาสามารถทำหน้าที่เป็นบัฟเฟอร์หรือจุดปิดผนึกรองได้ ตัวอย่างเช่น หาก Annular BOP ล้มเหลวและของเหลวในบ่อเริ่มรั่ว แกนสว่านสามารถช่วยควบคุมการรั่วไหลได้ในระดับหนึ่ง โดยเป็นการซื้อเวลาให้ผู้ปฏิบัติงานเปิดใช้งานมาตรการสำรองอื่นๆ หรือดำเนินการซ่อมแซมที่จำเป็น

ระบบสำรองไฮดรอลิก

1. หน่วยกำลังไฮดรอลิกเสริม

การทำงานของ Annular BOP ขึ้นอยู่กับกำลังไฮดรอลิกอย่างมาก เพื่อให้มั่นใจถึงการทำงานอย่างต่อเนื่องในกรณีที่ระบบไฮดรอลิกหลักขัดข้อง มักจะติดตั้งหน่วยจ่ายกำลังไฮดรอลิกเสริม หน่วยเหล่านี้สามารถขับเคลื่อนด้วยระบบไฟฟ้าหรือกลไก และได้รับการออกแบบเพื่อให้เป็นแหล่งแรงดันไฮดรอลิกทางเลือก

ในการตั้งค่าทั่วไป หน่วยกำลังไฮดรอลิกหลักจะถูกใช้สำหรับการทำงานปกติของ Annular BOP อย่างไรก็ตาม หากยูนิตนี้ล้มเหลวเนื่องจากปัญหาทางไฟฟ้า กลไกขัดข้อง หรือปัญหาอื่น ๆ ก็สามารถเปิดใช้งานยูนิตกำลังไฮดรอลิกเสริมได้อย่างรวดเร็ว สิ่งนี้ทำให้แน่ใจได้ว่า Annular BOP ยังสามารถปิดหรือเปิดได้ตามต้องการ โดยรักษาความสมบูรณ์ของการควบคุมอย่างดี

2. ตัวสะสมไฮดรอลิก

ตัวสะสมไฮดรอลิกถือเป็นอีกส่วนสำคัญของระบบสำรองไฮดรอลิก อุปกรณ์เหล่านี้เก็บพลังงานไฮดรอลิกในรูปของก๊าซอัด (โดยปกติคือไนโตรเจน) ในการทำงานปกติ ตัวสะสมจะถูกชาร์จโดยหน่วยกำลังไฮดรอลิก

ในกรณีที่ไฟฟ้าขัดข้องหรือสูญเสียแรงดันไฮดรอลิกอย่างกะทันหัน ตัวสะสมสามารถปล่อยพลังงานที่เก็บไว้เพื่อใช้งาน Annular BOP นี่เป็นการสำรองข้อมูลระยะสั้นแต่สำคัญ ช่วยให้ผู้ปฏิบัติงานมีเวลาเพียงพอในการแก้ไขสาเหตุของปัญหาหรือเปิดใช้งานระบบสำรองข้อมูลอื่นๆ

การตรวจสอบและควบคุมระบบสำรองข้อมูล

1. แผงควบคุมซ้ำซ้อน

Annular BOP สมัยใหม่ได้รับการควบคุมผ่านแผงควบคุมที่ซับซ้อนซึ่งช่วยให้ผู้ปฏิบัติงานสามารถตรวจสอบและใช้งานอุปกรณ์จากระยะไกลได้ เพื่อป้องกันสถานการณ์ความล้มเหลว ณ จุดเดียว มักมีการติดตั้งแผงควบคุมที่ซ้ำซ้อน

แผงสำรองเหล่านี้เชื่อมต่อกับระบบไฮดรอลิกและไฟฟ้าเดียวกันกับแผงหลัก ในกรณีที่แผงควบคุมหลักทำงานผิดปกติ ผู้ปฏิบัติงานสามารถสลับไปที่แผงควบคุมสำรองเพื่อควบคุม Annular BOP ต่อไปได้ เพื่อให้แน่ใจว่าฟังก์ชันการควบคุมบ่อจะไม่สูญหายเนื่องจากแผงควบคุมทำงานล้มเหลว

2. ระบบตรวจสอบแบบเรียลไทม์

ระบบตรวจสอบตามเวลาจริงเป็นสิ่งจำเป็นสำหรับการตรวจจับปัญหาที่อาจเกิดขึ้นกับ Annular BOP ก่อนที่จะลุกลามไปสู่ความล้มเหลว ระบบเหล่านี้ใช้เซ็นเซอร์เพื่อตรวจสอบพารามิเตอร์ต่างๆ เช่น ความดัน อุณหภูมิ และตำแหน่งขององค์ประกอบการปิดผนึก

นอกจากระบบตรวจสอบหลักแล้ว ยังสามารถติดตั้งระบบตรวจสอบสำรองได้อีกด้วย ระบบสำรองข้อมูลเหล่านี้สามารถจัดเตรียมแหล่งข้อมูลที่เป็นอิสระ ช่วยให้ผู้ปฏิบัติงานสามารถตรวจสอบข้อมูลจากระบบหลักได้ หากมีความแตกต่างระหว่างทั้งสองระบบ ก็สามารถบ่งบอกถึงปัญหาที่อาจเกิดขึ้น ซึ่งช่วยให้สามารถเข้าแทรกแซงได้ตั้งแต่เนิ่นๆ

ความสำคัญของการบำรุงรักษาและการทดสอบตามปกติ

การมีระบบสำรองข้อมูลเป็นเพียงส่วนหนึ่งของสมการ การบำรุงรักษาและการทดสอบทั้ง Annular BOP และระบบสำรองข้อมูลเป็นประจำมีความสำคัญอย่างยิ่งต่อการรับประกันความน่าเชื่อถือ

การบำรุงรักษาควรรวมถึงการตรวจสอบตามปกติ การหล่อลื่น และการเปลี่ยนชิ้นส่วนที่สึกหรอ ควรทำการทดสอบเป็นระยะๆ เพื่อตรวจสอบการทำงานของระบบสำรองข้อมูล ตัวอย่างเช่น ควรทดสอบตัวสะสมไฮดรอลิกเพื่อให้แน่ใจว่าสามารถรักษาแรงดันที่ต้องการได้ และควรทดสอบแผงควบคุมสำรองเพื่อให้แน่ใจว่าสามารถใช้งาน Annular BOP ได้อย่างมีประสิทธิภาพ

บทสรุป

ในโลกของการขุดเจาะน้ำมันและก๊าซที่มีเดิมพันสูง ความน่าเชื่อถือของ Annular BOP และระบบสำรองข้อมูลมีความสำคัญสูงสุด ในฐานะซัพพลายเออร์ของ Annular BOP ฉันมุ่งมั่นที่จะจัดหาไม่เพียงแต่ผลิตภัณฑ์คุณภาพสูง แต่ยังรวมถึงโซลูชันที่ครอบคลุมซึ่งรวมถึงระบบสำรองข้อมูลที่เชื่อถือได้

ระบบสำรองข้อมูลสำหรับ Annular BOP เช่น Ram BOP, Drilling Spools, หน่วยสำรองข้อมูลไฮดรอลิก และการตรวจสอบและควบคุมการสำรองข้อมูล จะทำงานร่วมกันเพื่อสร้างการป้องกันหลายชั้นจากความล้มเหลวในการควบคุมที่ดี ด้วยการลงทุนในระบบสำรองข้อมูลเหล่านี้และรับประกันการบำรุงรักษาและการทดสอบที่เหมาะสม ผู้ปฏิบัติงานจะสามารถเพิ่มความปลอดภัยและความน่าเชื่อถือของการขุดเจาะได้อย่างมาก

หากคุณอยู่ในตลาดสำหรับ Annular BOP หรือต้องการอัปเกรดระบบควบคุมบ่อที่มีอยู่ ฉันขอแนะนำให้คุณติดต่อเพื่อขอหารือโดยละเอียด ทีมผู้เชี่ยวชาญของเราพร้อมที่จะช่วยเหลือคุณในการเลือกผลิตภัณฑ์และระบบสำรองข้อมูลที่เหมาะสมที่สุดสำหรับความต้องการเฉพาะของคุณ

อ้างอิง

• API RP 16E วิธีปฏิบัติที่แนะนำสำหรับระบบควบคุมอุปกรณ์ขุดเจาะหลุม
• สิ่งพิมพ์ของ SPE เกี่ยวกับเทคโนโลยีการควบคุมอย่างดีและแนวปฏิบัติที่ดีที่สุด
